Bei Maximalstromrelais
Variante
Nennstrom
Einstellbereich
Kontakte
mit oder ohne Verklinkung
Beispiel

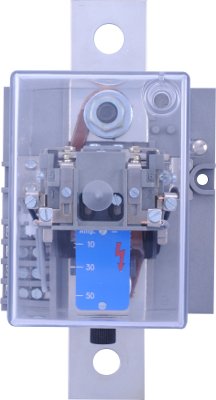

1 Maximalstromrelais Typ MAS-2 für Gleichstrom,
Var. 23
Nennstrom 600 Amp.
Einstellbereich 600 – 900 – 1200 Amp.
Ausführung 1 Öffnungs- und 1 Schliesskontakt
mit Verklinkung und Entriegelungsknopf.
Bei Minimalstromrelais
Variante
Dauerstrom
Anzugsstrom
Abfallstrom
Kontakte
Beispiel
1 Minimalstromrelais Typ MAS-2 für Gleichstrom,
Var. 81
Dauerstrom 40 Amp.
Anzugsstrom 25 Amp.
Abfallstrom 15 Amp.
Ausführung mit 1 Kontakt bei angezogenem Relais geschlossen.
Bei Stromwächter
Variante
Nennstrom
Einstellbereich
Abfallstrom in % des Anzugsstromes
Kontakte
Beispiel

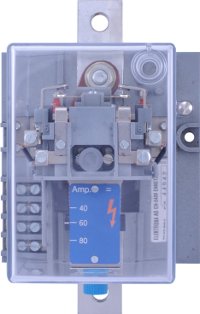

1 Stromwächter Typ MAS-2 für Gleichstrom,
Var. 11 spez.
Nennstrom 80 Amp.
Einstellbereich 40 – 60 – 80 Amp.
Abfallstrom ca. 75% vom Anzugsstrom
Ausführung mit 1 Öffnungskontakt.
Alle in dieser Liste aufgeführten Maximalstromrelais können auf Anfrage und für spezielle Betriebsbedingungen auch für Wechselstrom ausgeführt werden.
