Relais zu diesem Zweck stromlos machen
Die Einstellung erfolgt durch Drehung der Rändelschraube, welche mit einer selbsttätigen Rastiervorrichtung versehen ist. Der eingestellte Wert wird am Zeigerschlitten auf der Skala abgelesen. Die Auslösestromstärke wird je nach den Betriebsbedingungen der Anlage festgestellt.
Aufstellung und Montage
Der Aufstellungsort soll erschütterungsfrei, sowie frei von Säuredämpfen, Staub und Feuchtigkeit sein.
Zulässige Umgebungstemperatur -30° bis +60°C.
Die Relais sind senkrecht zu montieren.
Die Stromanschlüsse sind sorgfältig auszuführen und die Schrauben gut festzuziehen.
Bei der Montage der Relais ist darauf zu achten, dass entsprechend grosse Luft- und Kriechstrecken von Relaisanschlüssen gegenüber der Befestigungsunterlage bestehen.

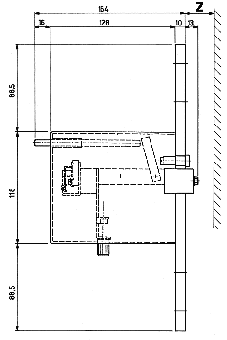

Spezieller Montagehinweis für Schienenrelais (Var.42 bis Var. 64)
Diese Relais haben im Kern einen festen Luftspalt (hohe Einstellbereiche).
Sie müssen, um magnetische Nebenschlüsse zu vermeiden, von einer Eisenrückwand
um das Mass Z distanziert werden.
| Einstellbereich | Distanz Z |
|---|---|
| 1000 – 2000 Amp. | 24mm |
| 1500 – 3000 Amp. | 32mm |
| 2000 – 5000 Amp. | 80mm |
| 3000 – 6000 Amp. | 100mm |
Prüfung und Wartung
Es ist zu empfehlen, bei der Inbetriebsetzung, nach Vornahme der Einstellung, die Relais mit Strom zu Prüfen, um Gewissheit zu haben, dass die Auslösung richtig funktioniert.
Die Relais brauchen im Betrieb keine Wartung, insbesondere darf nichts geölt werden. Die Relais sind staubfrei zu halten.
Bei Ersatzteilanforderungen oder Rückfragen ist stets die aufgebrachte Fabrikations-Nummer anzugeben.
