Grundrisse und Modellvarianten

Var. A B C D E F X
1 - 13 15 3 13 7 145 159 7
14 - 16 25 4 16 12 151 175 9
21 - 22 25 6 20 12 159 183 11
23 - 25 40 6 24 20 167 207 14
31 - 33 40 6 30 20 179 219 18

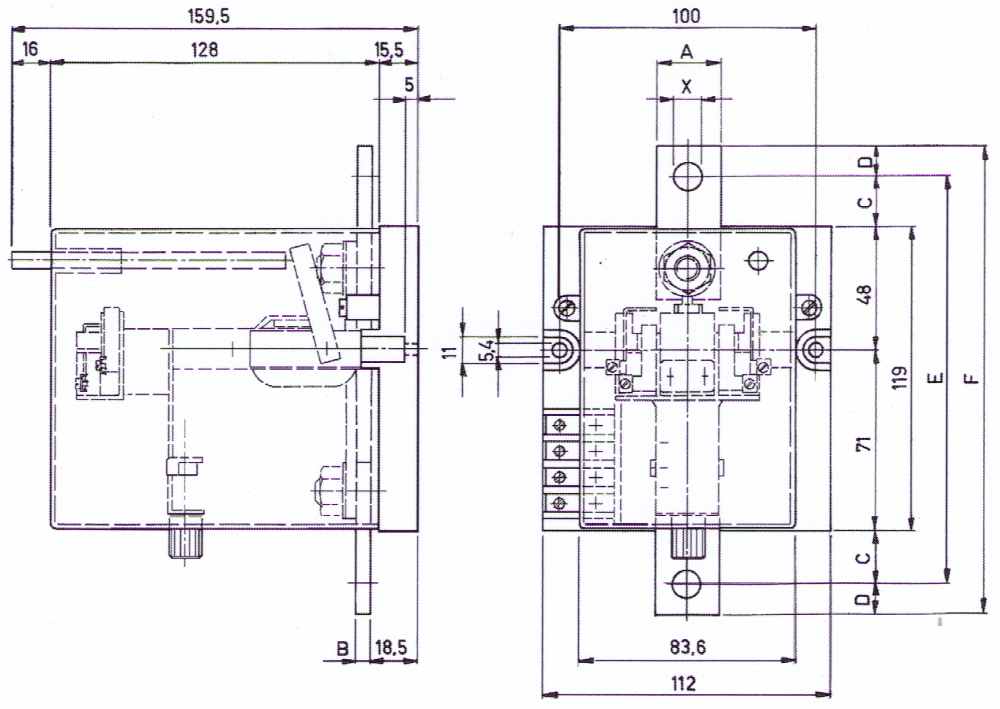

Fig. 4

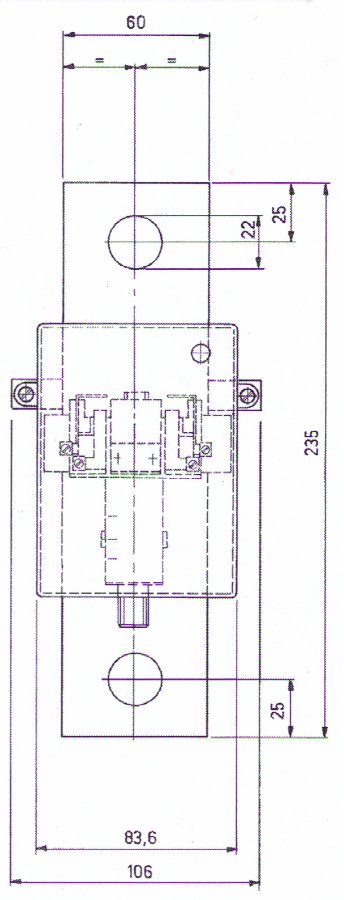

Fig. 5

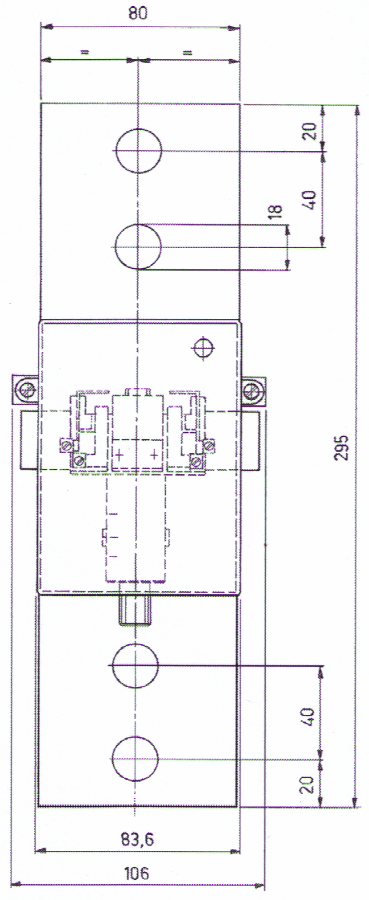

Fig. 6

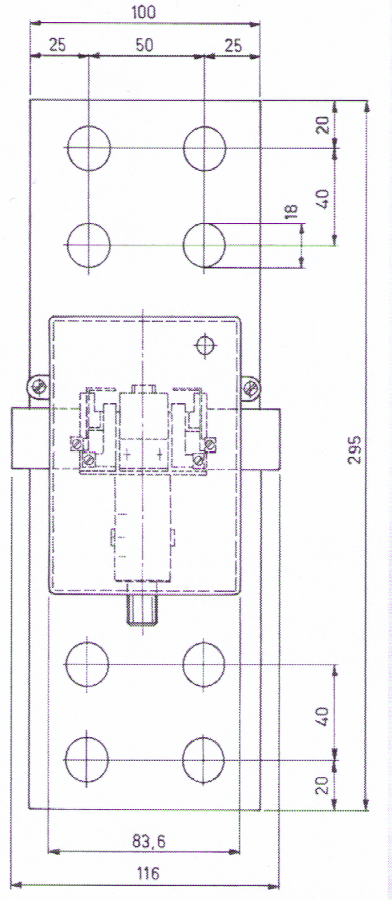

Fig. 7

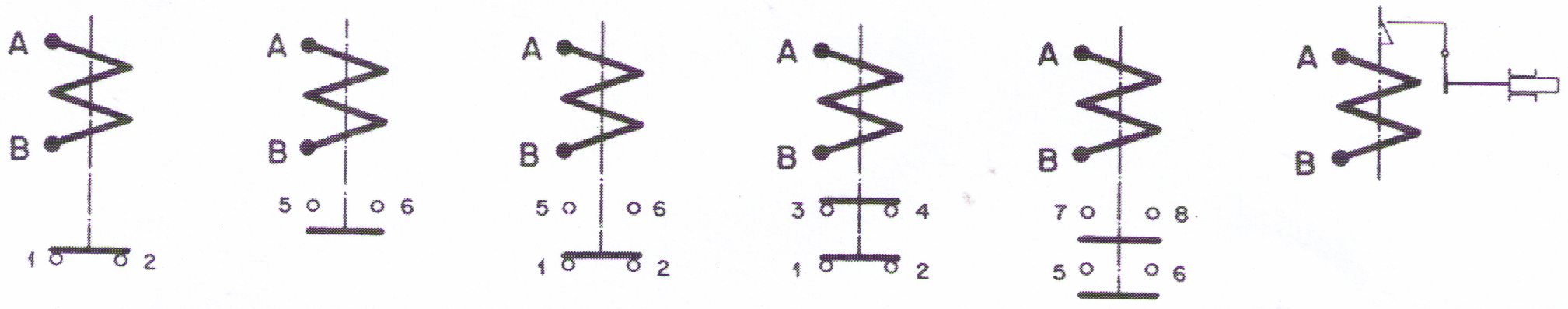

Schaltbilder

Öffnungs- KontaktSchliess- Kontakt1 Öffnungs- + 1 Schliess- Kontakt2 Öffnungs- Kontakte2 Schliess- KontakteAusführung mit Verklinkung
Kontakt- Abschalt- Vermögen (induktiv)
Volt A ~ A =
60 6 2
110 6 1
220 4 0.5
380 3 -
500 2 -
Dauerstrom 6 A
